Schellenberg Rolladen-Trennrelais zentral 2-fach Online

Das Rolladen-Trennrelais wird benötigt, wenn Sie zwei Rolladenmotoren beispielsweise über einen Schalter gleichzeitig steuern möchten. Es ist optimal für die Gruppensteuerung von Schellenberg Rohrmotoren der Modelle STANDARD oder PLUS geeignet, kann jedoch auch für bauähnliche Rolladenmotoren anderer Hersteller verwendet werden. Das Rolladen-Trennrelais benötigt eine Betriebsspannung von 230 V AC/50 Hz und hat ein Gesamtschaltvermögen von maximal 6 A, was 3 A pro Rolladenmotor entspricht. Das 2-fache Rolladen-Relais wird in eine Unterputzdose mit einem Durchmesser von 60 mm und einer Tiefe von 40 mm eingebaut und ist nur für trockene Innenräume geeignet. Alternativ kann es in eine Aufputzabzweigdose mit den Maßen 70 x 70 mm verbaut werden.

Technische Daten

• Netzspannung: 230 V AC/50 Hz
• Steuerspannung: 230 V AC/50 Hz
• Schutzart: IP20, für trockene Innenräume

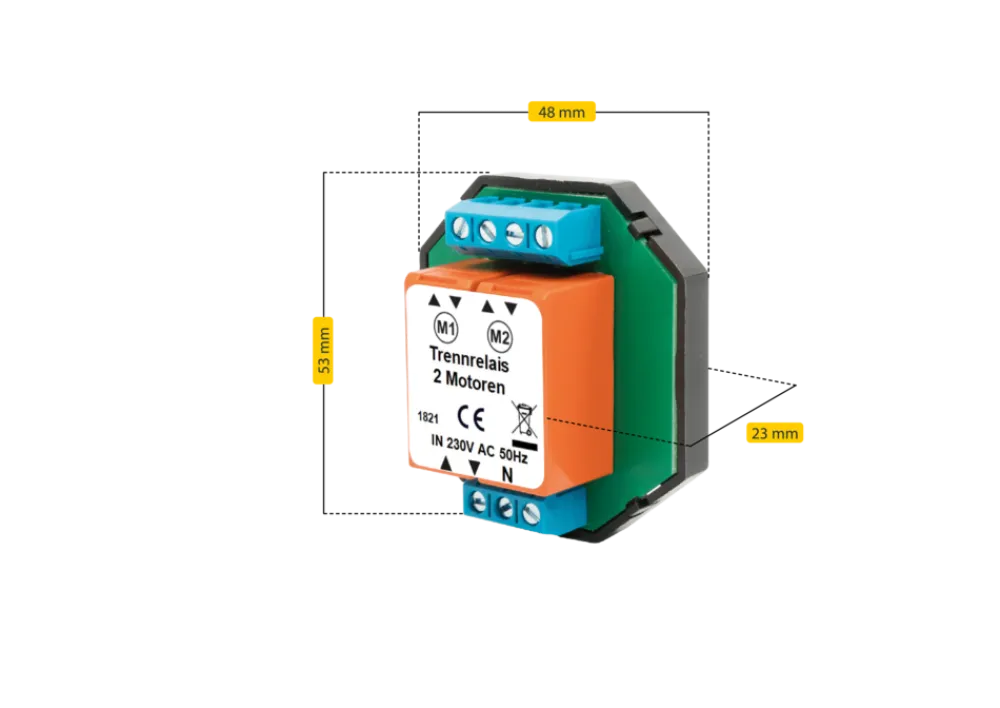

• Maße (B x H x T): 52,4 x 48,4 x 22,4 mm
• Ausführung: Unterputz
• Schalstrom (induktiv): 6 A/2x 3 A
• Stromaufnahme: 10 mA
• Anschlussklemme: 0,5 – 2,5 mm² Kabel starr, 0,5 – 1,5 mm² Kabel feindrähtig mit Aderendhülse
• Verschmutzungsgrad: 1 (IEC 60664-1)
• Überspannung: 3 (IEC 60664-1)
• Temperaturbereich: 0 °C bis +60 °C

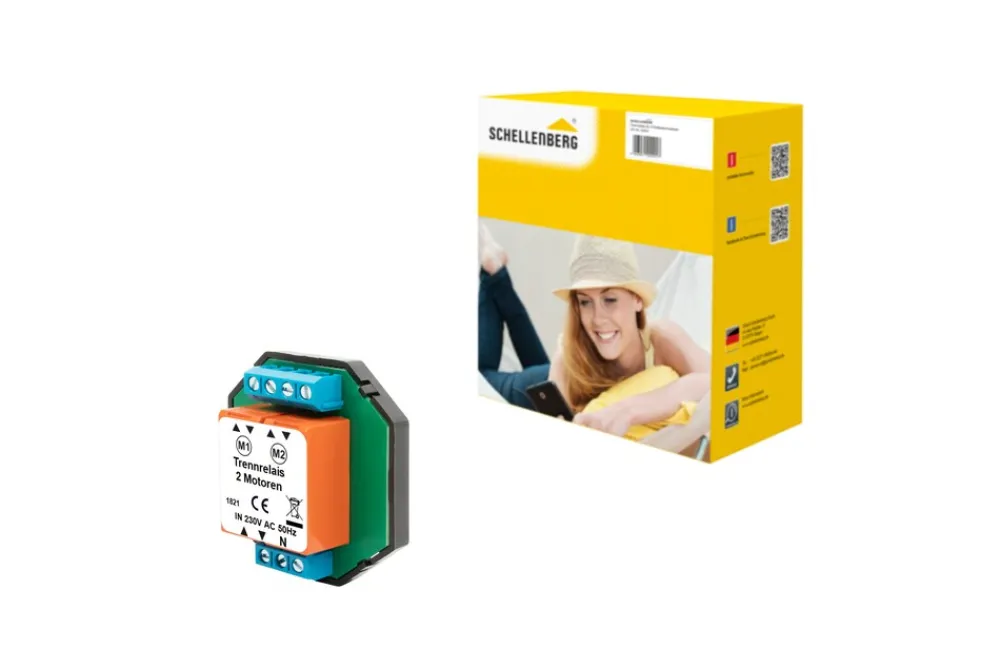

Lieferumfang

• 1 x Rolladen-Relais
• 1 x Montageanleitung
