Skytenne-System | Empfangseinheit mit Schiene und vier Quattro-LNBs ^ Technisat Clearance

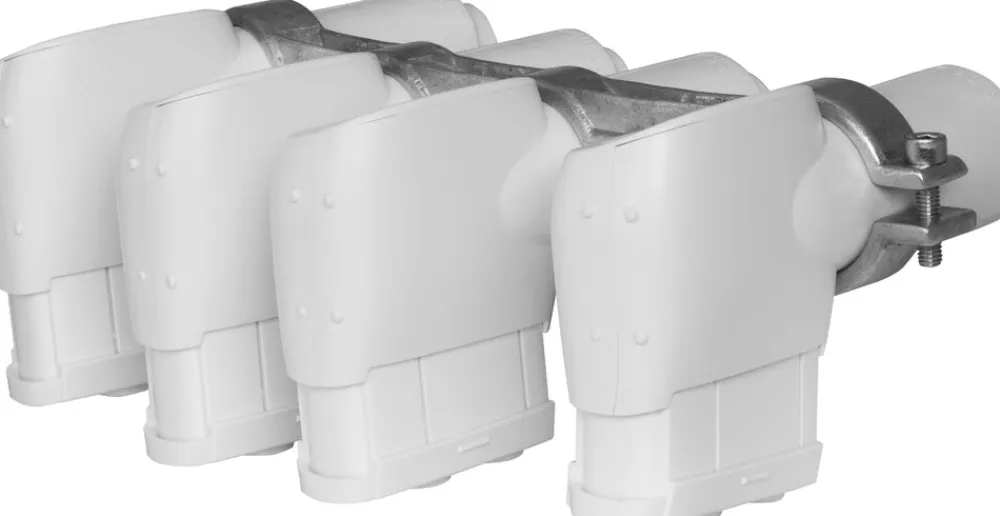

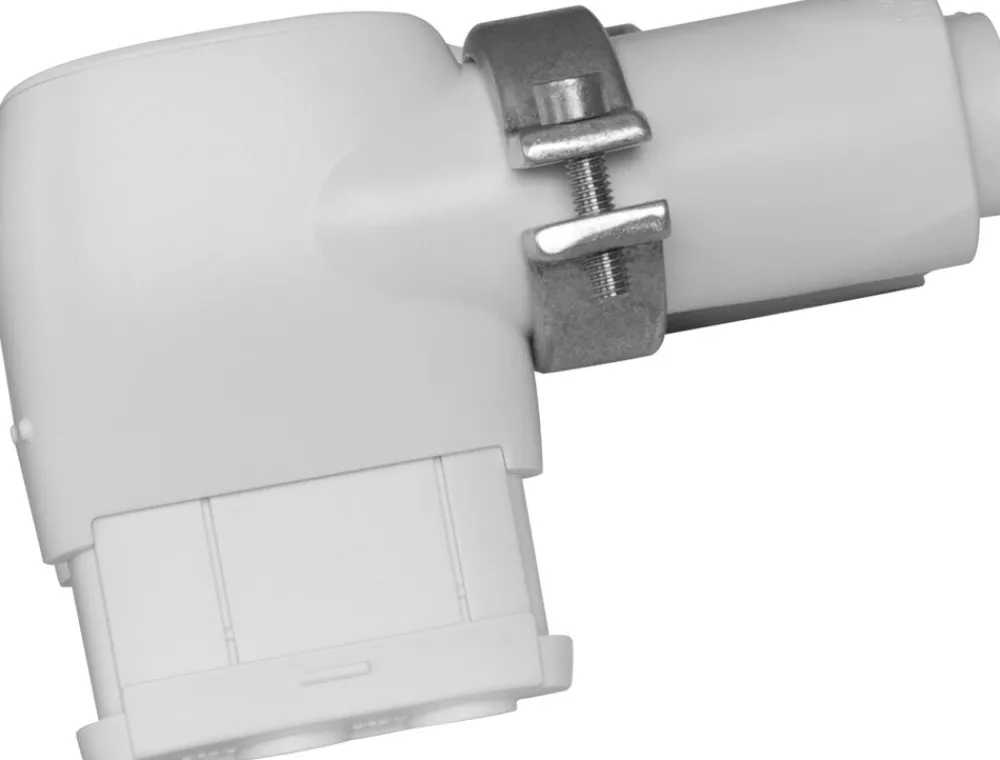

Das Skytenne-System ist eine Empfangseinheit, die aus einer Multifeed-Schiene und vier passend montierten Quattro-LNBs besteht. Diese Anordnung ist speziell für die Verwendung mit der DigitalSat-Antenne SATMAN 850 Plus ausgelegt.

Im Zusammenwirken mit dieser DigitalSat-Antenne ermöglicht das Skytenne-System innerhalb Deutschlands den parallelen Empfang der vier Orbitpositionen Eutelsat 13° Ost, ASTRA 19,2° Ost, ASTRA 23,5° Ost sowie ASTRA 28,2° Ost. Ein Drehen der Außenanlage auf die jeweilige Satellitenposition ist nicht erforderlich. Die DigitalSat-Antenne muss nur auf ASTRA 19,2° Ost ausgerichtet werden.

Empfangsgeräte, wie z.B. Receiver könnenn nicht auf direktem Wege an die LNBs des Empfangssystems angeschlossen werden. Zur Verteilung der Sat-Signale ist deshalb ein Multischalter (z.B. GIGASYSTEM 17/8) zu verwenden.

Produkt-Highlights

• Viele Teilnehmer:In Verbindung mit einem Multischalter können Sie viele Receiver/Fernseher gleichzeitig mit TV- und Radioprogrammen versorgen
• 4 Orbitpositionen:Gigantische Programmvielfalt mit einer einzigen Antenne. Sie empfangen parallel alle digitalen Programme von vier Satellitensystemen/ vier Orbitpositionen: ASTRA 19,2° Ost / Eutelsat 13° Ost / ASTRA 23,5° Ost / ASTRA 28,2° Ost

Technische Daten

Umgebungsbedingungen Betrieb

• Luftfeuchtigkeit: 5 … 100 %
• Umgebungstemperatur: -40 … 65 °C

Lokal Oscillator

• Low-Band: 9,75 GHz ± 3 MHz
• High-Band: 10,6 GHz ± 3 MHz
• Phasenrauschen: -85 dB Carrier/Hz @10kHz

Ausgangsfrequenzbereich

• Low-Band: 950 … 1.950 MHz
• High-Band: 1.100 … 2.150 MHz

Eingangsfrequenzbereich

• Low-Band: 10,7 … 11,7 GHz
• High-Band: 11,7 … 12,75 GHz

Technische Daten

• Verstärkung: 60 … 64 dB
• Impedanz: 75 ?
• Anschluss-Typ: F-Buchse

Rauschmaß

• Rauschmaß: 0,1 dB typ.

Stromversorgung

• LNB-Spannungsversorgung: 11 … 20 V
• Stromverbrauch: typ. 680 mA (4x LNB á 170 mA)
