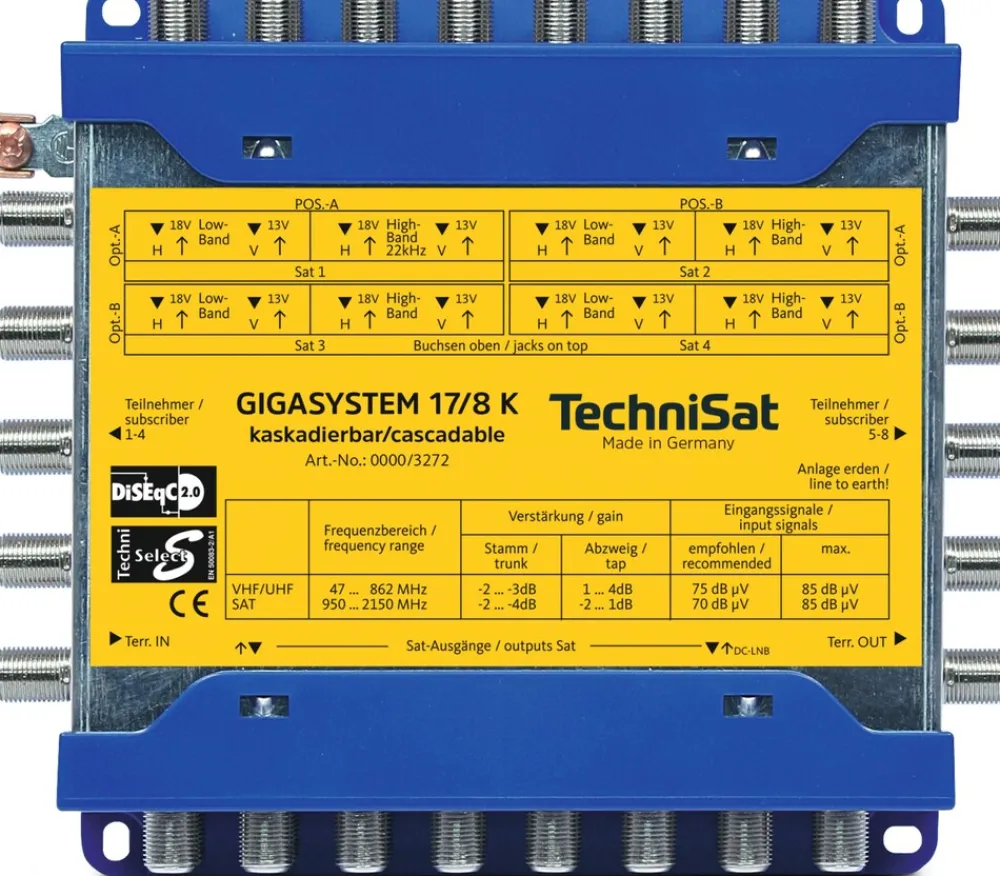

Technisat GigaSystem 17/8 K (Kaskade) | Multischalter-System zur Verteilung New

Das GigaSystem 17/8 ist für den Aufbau einer Verteilanlage konzipiert, mit der die Signale von bis zu vier Sat-Positionen auf bis zu acht Teilnehmer verteilt werden können.

Die Kaskade 17/8 K ermöglicht in Kombination mit der Grundeinheit GigaSystem 17/8 G die Signalverteilung an mehr als acht Teilnehmer. Der Kaskadierbaustein kann entweder unmittelbar an die Grundeinheit angedockt oder in einiger Entfernung von dieser in das Verteilsystem integriert werden. Die Stromversorgung für den kaskadierten Multischalter wie auch für alle angeschlossenen LNBs wird vom Grundgerät übernommen. Dabei kann die Grundeinheit des GigaSystems bis zu vier Kaskaden mit Spannung versorgen.

Die Grundeinheit verfügt über ein hochwertiges, effizientes Schalternetzteil, das nicht nur die Grundeinheit selbst, sondern zusätzlich auch bis zu vier Kaskaden und alle angeschlossenen LNBs mit Spannung versorgen kann.

Über passende Komponenten kann das GigaSystem 17/8 weiter ausgebaut werden, so dass selbst große Netze mit bis zu einigen 100 Teilnehmern realisiert werden können.

Bitte beachten: Grundeinheit GigaSystem 17/8 G zwingend erforderlich.

Technische Daten

Allgemeine Merkmale

• Top-Ausstattung: Ohne Dämpfung im Sat-Bereich, mit Schräglagenentzerrung
• Top-Ausstattung: Mit Schräglagenentzerrung
• Top-Ausstattung: Für 4 Quattro-LNB

Durchgangsdämpfung

• Sat: 2 … 4 dB
• Terrestrik: 2 … 3 dB

Empfangsbereich

• Sat: 950 … 2.150 MHz
• Terrestrik: 47 … 862 MHz

Entkopplung

• Ausgänge: 35 dB
• Stämme: 45 dB

Technische Daten

• Sat-Eingänge: 16
• Terrestrische-Eingänge: 1
• Ausgänge: 8

Verstärkung

• Sat: -2 … 1 dB
• Terrestrik: 1 … 4 dB
