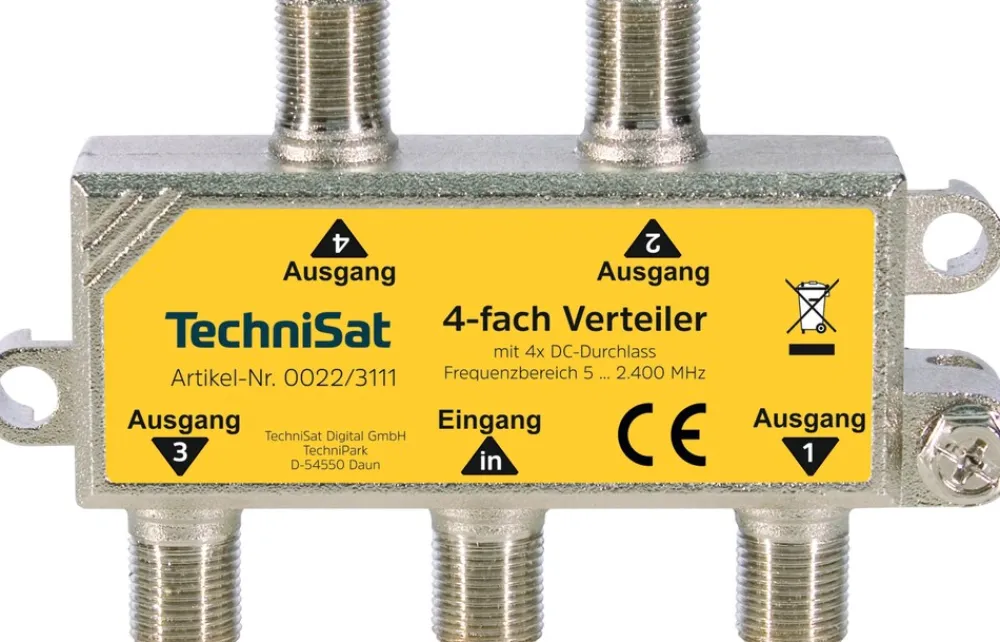

TechniSat 4-Wege-Verteiler

Breitbandiger 4-Wege Verteiler zur Verteilung von SAT, Kabel- und terrestrischen Signalen.
Der Verteiler arbeitet im Frequenzbereich 5 – 2.400 MHz und besitzt ein- und ausgangsseitig jeweils F-Buchsen. Auch reverse nutzbar um Signale gleichen Standards zusammen zu führen (Combiner)!
Die Ausgänge sind nicht Diodenentkoppelt (hierdurch kein Spannungsabfall), besitzen einen allseitigen DC-Durchlass und sind hierdurch bestens in TECHNIROUTER-Anlagen einsetzbar.
Beim Verteilung von TECHNIROUTER-Signalen immer nur diodenentkopplte Antennendosen verwenden!

Technische Daten

Allgemeine Merkmale

• Top-Ausstattung: DC-Durchlass
• Top-Ausstattung: Ohne Diodenentkopplung
• Top-Ausstattung: DiSEqC-tauglich
• Top-Ausstattung: TECHNIROUTER-tauglich

Durchgangsdämpfung

• 5 – 862 MHz: Typ. 8 dB (± 1)
• 950 – 1750 MHz: Typ. 8 dB (± 1)
• 1750 – 2150 MHz: Typ. 9 dB (± 1)

Entkopplung

• 5 – 862 MHz: Typ. 20 dB
• 950 – 1750 MHz: Typ. 20 dB
• 1750 – 2150 MHz: Typ. 20 dB

Technische Daten

• Eingänge: 1
• Ausgänge: 4
• Frequenzbereich: 5 … 2.400 MHz
• Schirmungsmaß: ? 75 dB EN 50083-2 (Class A)
• Anschluss-Typ: F-Buchse
• Impedanz: 75 ?

Rückflussdämpfung

• 5 – 862 MHz: Typ. 12 dB
• 950 – 1750 MHz: Typ. 10 dB
• 1750 – 2150 MHz: Typ. 10 dB
