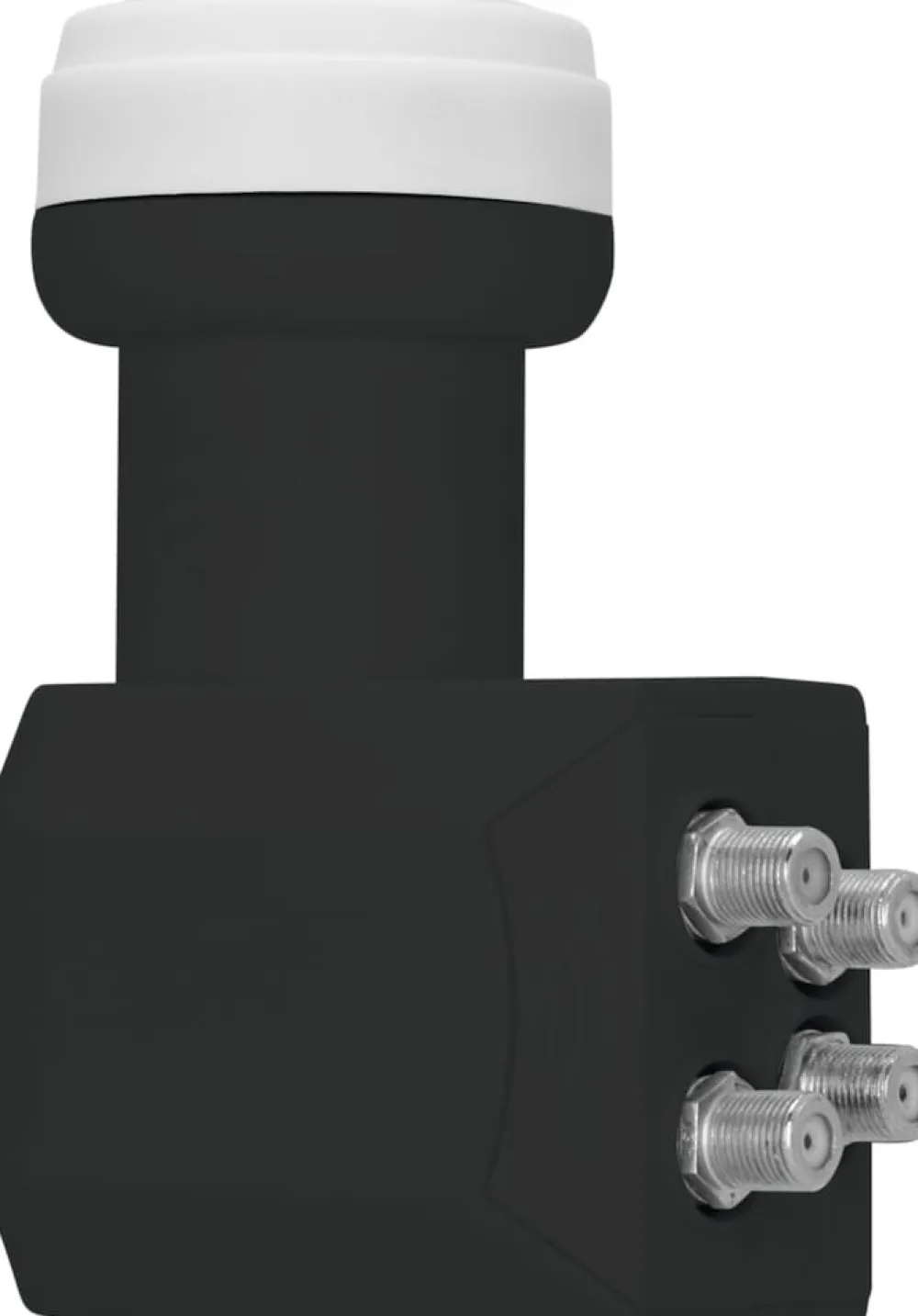

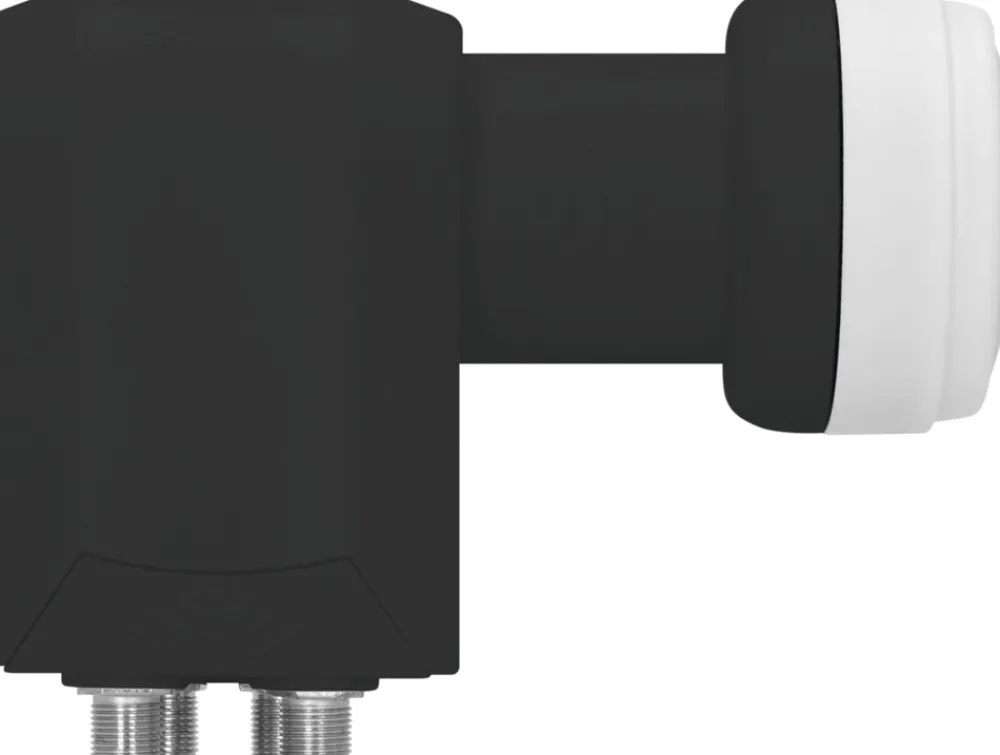

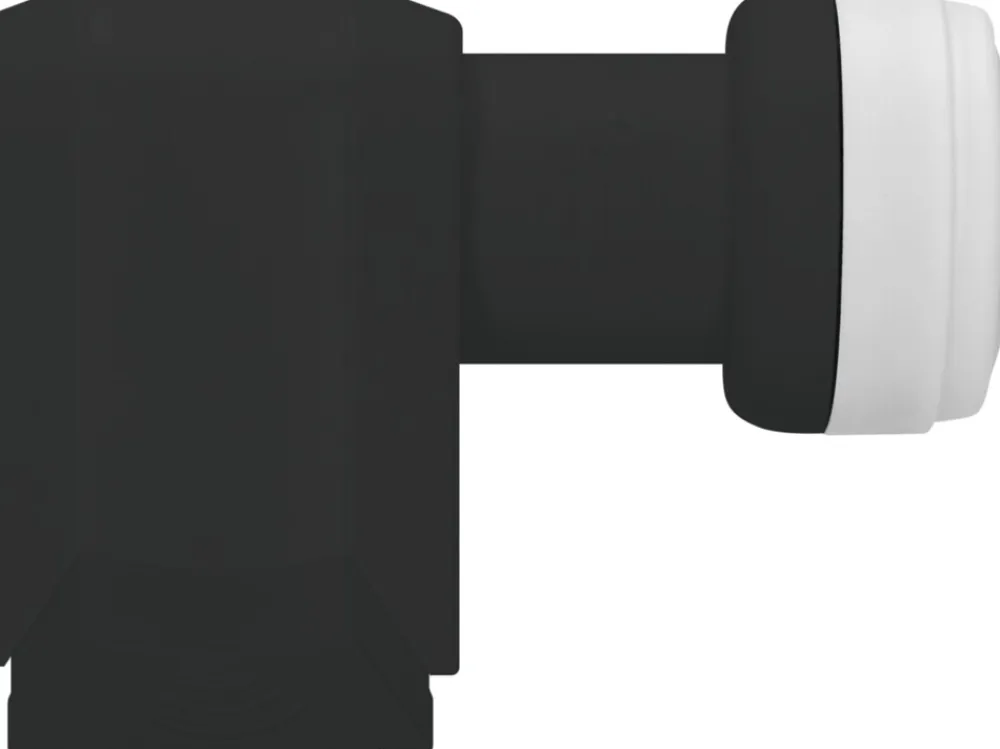

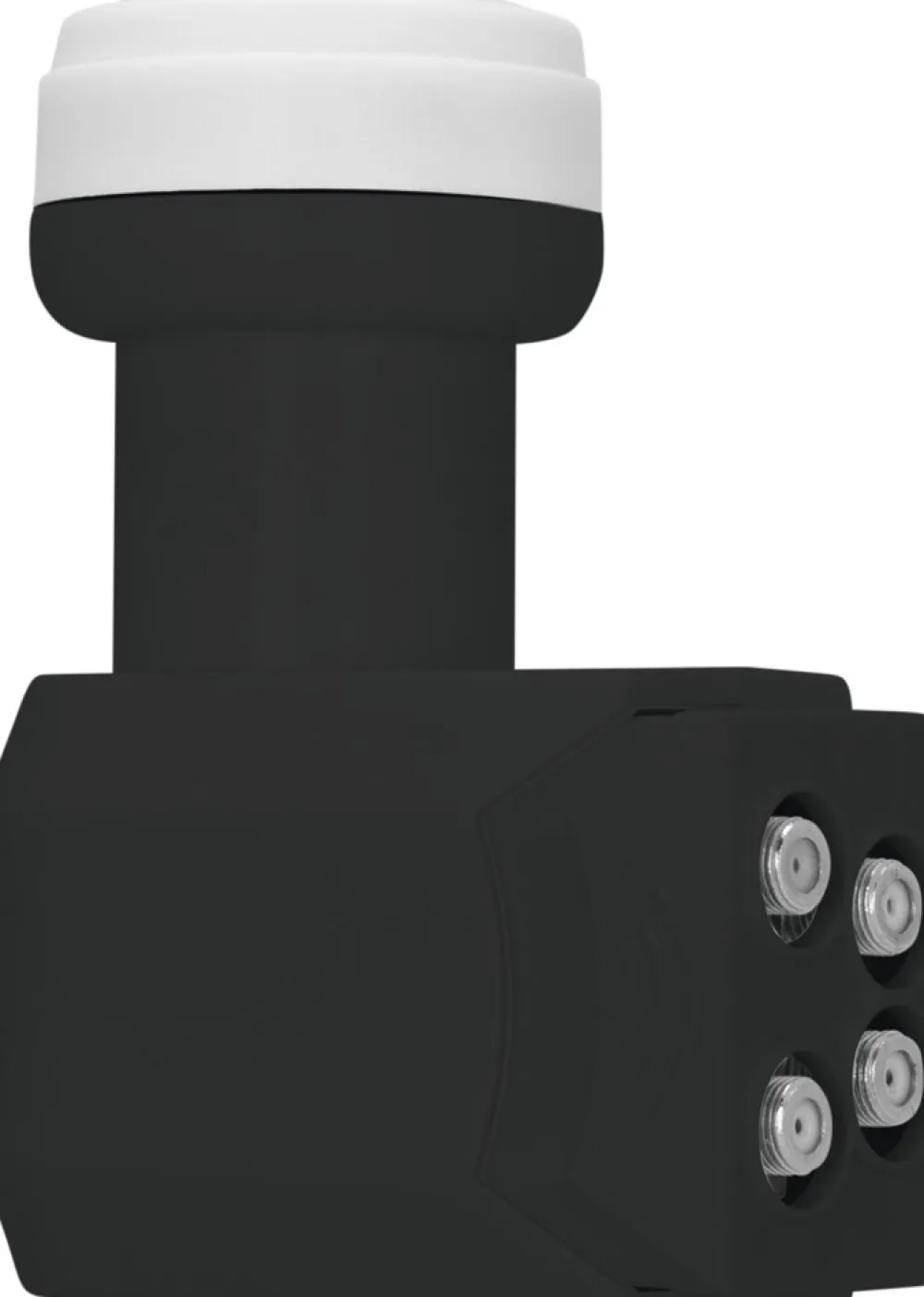

Technisat Universal-Quattro-LNB | LNB für Multischalterverteilung, Feed-ø 40 mm Discount

Mit diesem LNB ist der Empfang aller über Satellit ausgestrahlten TV-, Radio- und Multimediaangebote möglich. Es eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme. Das Quattro-LNB verfügt über vier Ausgänge und ist speziell für den Einsatz in Mehrteilnehmeranlagen konzipiert, in denen eine Verteilung über Multischalter oder TECHNIROUTER erfolgt. Ein Sat-Receiver oder Smart-TV kann nicht direkt angeschlossen werden. Durch seine Bauart ist das Universal-Quattro-LNB gegen Störungen durch LTE-Mobilfunk geschützt .

Technische Daten

Umgebungsbedingungen Betrieb

• Umgebungstemperatur: -40 … 70 °C
• Luftfeuchtigkeit: 10 … 95 %

Lokal Oscillator

• Low-Band: 9,75 GHz
• High-Band: 10,6 GHz
• Genauigkeit: ± 1 MHz
• Temperaturdrift: ± 2,5 MHz
• Phasenrauschen: -85 dB Carrier/Hz @10kHz

LNB-Steuerung

• Vertikal: 11,5 … 14,5 V
• Horizontal: 16 … 19 V
• Bandumschaltung: 22 kHz

Ausgangsfrequenzbereich

• Low-Band: 950 … 1.950 MHz
• High-Band: 1.100 … 2.150 MHz

Eingangsfrequenzbereich

• Low-Band: 10,7 … 11,7 GHz
• High-Band: 11,7 … 12,75 GHz

Geeignet für

• Anzahl Orbitpositionen: 1

Technische Daten

• Anschluss-Typ: F-Buchse
• Feedaufnahme: 40 mm
• Ausgänge: 4
• Verstärkung: 60 … 67 dB
• Impedanz: 75 ?

Top-Ausstattung

• Top-Ausstattung: Für Multischalterverteilung
• Top-Ausstattung: F-Anschlüsse
• Top-Ausstattung: Feed-ø 40 mm
• Top-Ausstattung: LTE-Störsicher

Rauschmaß

• Rauschmaß: typ. 0,75 dB

Stromversorgung

• LNB-Spannungsversorgung: 11,5 … 19 V
• Stromverbrauch: 200 mA
