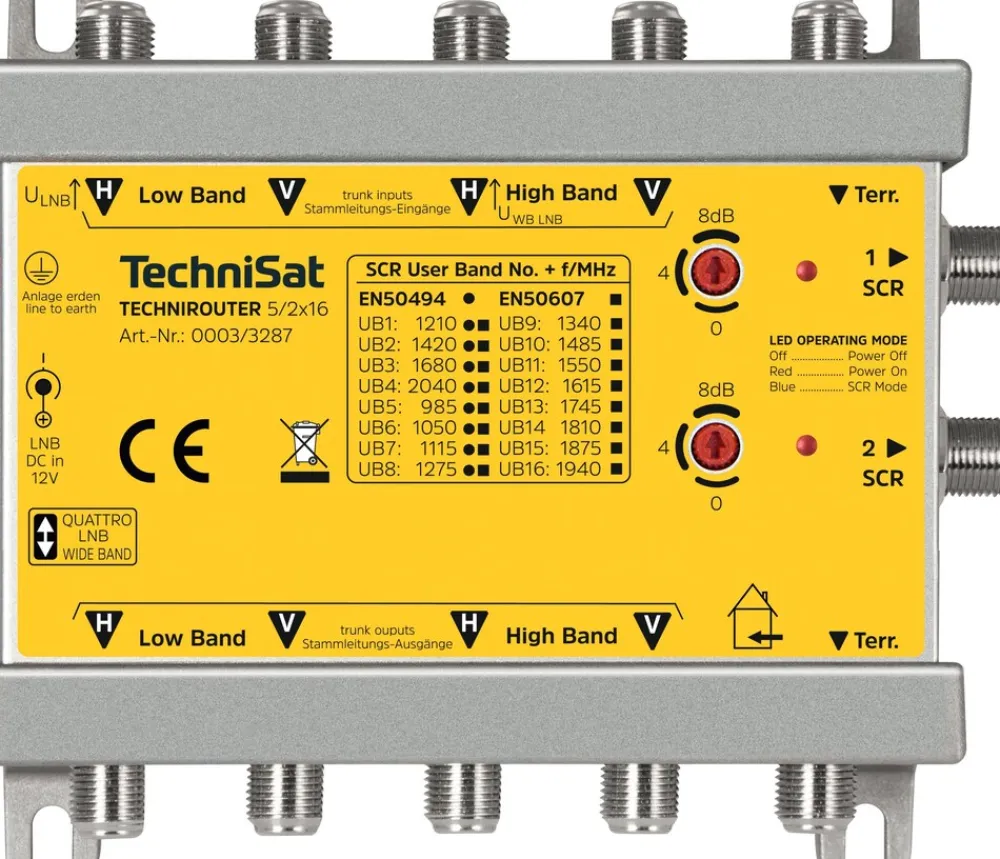

TechniSat TECHNIROUTER 5/2×16

Mit dem TECHNIROUTER 5/2×16 bauen Sie eine Einkabel-Umsetzer-Verteilanlage und versorgen hiermit bis zu 32 Teilnehmer über zwei Kabel mit den kompletten Fernsehprogrammen von bis zu 2 Satelliten (z. B.von Astra 19,2° E und Eutelsat 13° E) sowie mit dem terrestrischen Signal. Dabei lassen sich bestehende Kabelstrukturen in Wohnobjekten ohne neue Kabelverlegung nutzen. Werden mehr als 32 Teilnehmeranschlüsse benötigt, dann können weitere TECHNIROUTER 5/2×16 an den Stammleitungsausgängen kaskadiert werden.
Zur Verwendung kommt die digitale SCR-Technik (Satellite Channel Routing) nach EN50494/EN50607 und erlaubt die Versorgung der Empfangsgeräte ohne jegliche Programmeinschränkung. Ohne Neuverlegung von Antennenkabeln können hiermit auch Mulitunergeräte (PVR) in vollem Umfang betrieben werden. Atmosphärische Dämpfungsverluste, die zu einer Pegelschwankung des empfangen Satellitensignals führen, gleicht der TECHNIROUTER 5/2×16 durch eine eingebaute automatische Verstärkungsregelung (AGC) aus.

Welches LNB wird benötigt

Für den Betrieb mit einer Orbitposition verwenden Sie Quattro-LNBs (nicht geeignet sind Quattro-Switch-LNBs).Durch den Einsatz von 2 WIDEBAND-LNBs können 2 Orbitpositionen ohne Einschränkung verteilt werden.Verwenden Sie WIDEBAND-LNBs mit einer LOF von 10,41 GHz.

Technische Daten

Umgebungsbedingungen Betrieb

• Luftfeuchtigkeit: 10 … 75 %
• Umgebungstemperatur: -25 … 45 °C

LNB-Steuerung

• Stromaufnahme: max. 500 mA

Allgemeine Merkmale

• Top-Ausstattung: 32 Teilnehmer an zwei Kabeln
• Top-Ausstattung: SCR-Protokoll gemäß EN50494 und EN50607
• Top-Ausstattung: 2 Orbitpositionen – für den Betrieb mit einem Quattro- oder Wide-Band-LNB
• Top-Ausstattung: Integrierbar in eine Multischalterverteilung
• Top-Ausstattung: Automatische Verstärkungsregelung (AGC)
• Top-Ausstattung: SCR-Pegel einstellbar

Durchgangsdämpfung

• Sat: ? 1 dB
• Terrestrik: ? 2 dB

Einkabelausgang

• Ausgangsfrequenzbereich: 5 … 2.150 MHz
• Anzahl der Ausgangskanäle: 2x 16
• Frequenz der Ausgangskanäle: 1210, 1420, 1680, 2040, 985, 1050, 1115, 1275, 1340, 1485, 1550, 1615, 1745, 1810, 1875, 1940 MHz
• Frequenz Sat: 950 … 2.150 MHz
• Frequenz Terrestrik: 5 … 790 MHz
• Ausgangspegel Sat: ? 80 … 90 dBµV typ.

Empfangsbereich

• Terrestrik: 5 … 790 MHz
• Sat: 290 … 2.340 MHz

Entkopplung

• Stämme: ? 30 dB

Technische Daten

• Sat-Eingänge: 4
• Terrestrische-Eingänge: 1
• Anzahl Kabelanschlüsse: 2
• Teilnehmer pro Kabel: 16

Verstärkung

• Sat: 0 … 30 dB AGC-gesteuert
• Terrestrik: -15 dB bezogen auf Eingang
• Rückkanal: -7 dB

Stromversorgung

• Nennspannung: 230 V
• Frequenz: 50 Hz
• Netzteil: extern DC 12 V / 2,0 A
• Stromverbrauch: max. 310 mA @13 V (16 User-Bänder)
